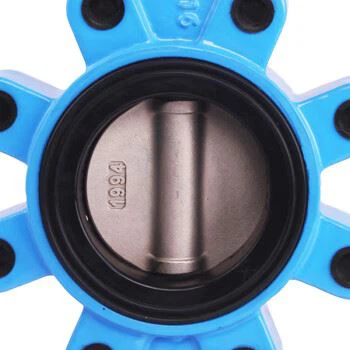

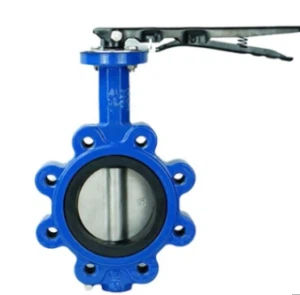

DN80 LUG droseļvārsts ir rūpnieciskā vārsta veids, kas paredzēts, lai kontrolētu šķidrumu, gāzu vai citu materiālu plūsmu caur cauruļvadu. Termins "DN80" attiecas uz vārsta nominālo diametru, kas ir 80 milimetri (3,15 collas).
Apzīmējums "LUG" attiecas uz vārsta montāžas veidu. LUG droseļvārstiem uz vārsta korpusa ir vītņoti ieliktņi, kas ļauj tos pieskrūvēt pie cauruļvada bez atlokiem. Tādējādi tos ir vieglāk uzstādīt un noņemt nekā cita veida droseļvārstus.
|
GALVENO DAĻU STANDARTA MATERIĀLS |
||
|
NĒ. |
DAĻA |
MATERIĀLS |
|
1 |
Ķermenis |
Čuguns, kaļamais čuguns, oglekļa tērauds, nerūsējošais tērauds |
|
2 |
Sēdeklis |
NBR, EPDM, VITON, NEOPRĒNS, DABĪGAIS GUMIJA, PTFE |
|
3 |
Stublājs |
Nerūsējošais tērauds, oglekļa tērauds |
|
4 |
Disks |
Pārklāts kaļamais čuguns, CF8, CF8M, alumīnija bronza, oglekļa tērauds |
|
5 |
Piespraust |
Nerūsējošais tērauds |
|
6 |
Bukse |
PTFE, bronza |
|
7 |
O veida gredzens |
NBR, EPDM, VITON |
Iespējas:
1. Mazs izmērs un viegls svars, viegli uzstādāms. To var uzstādīt visur, kur nepieciešams, piemērots dažādiem izpildmehānismiem.
Cauruļvada galā var izmantot cilpas tipa droseļvārstu.
Izciļņa tipa droseļvārstam ir vītņoti metāla ieliktņi (parasti nerūsējošā tērauda), kas uzstādīti vārsta skrūvju caurumos.
Ieliktņi ir vītņoti abos galos, kas ļauj šo cilpas tipa vārstu uzstādīt sistēmā, izmantojot divus skrūvju komplektus un bez uzgriežņiem katram caurumam.
Vārsts ir uzstādīts starp diviem atlokiem, izmantojot atsevišķu skrūvju komplektu katrai atloka pusei.
Šī iestatīšana ļauj atvienot abas cauruļu sistēmas puses, netraucējot otru pusi.
Ja to izmanto cauruļvada ekspluatācijas beigās, tam ir samazināts spiediena rādītājs. Piemēram, tas nodrošina 150 PSI, ja tas ir uzstādīts starp diviem atlokiem, bet tas ir tikai 75 PSI, kad tas ir uzstādīts cauruļvada pakalpojuma beigās.

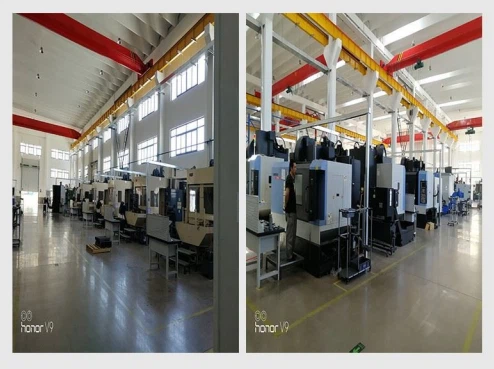

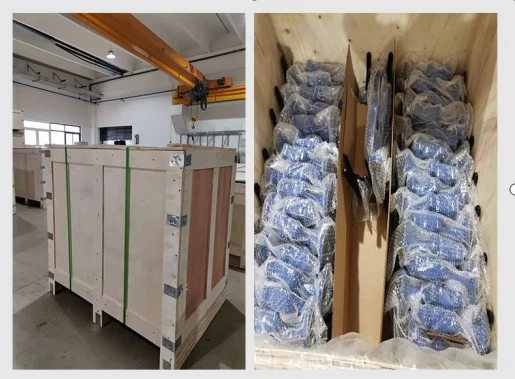

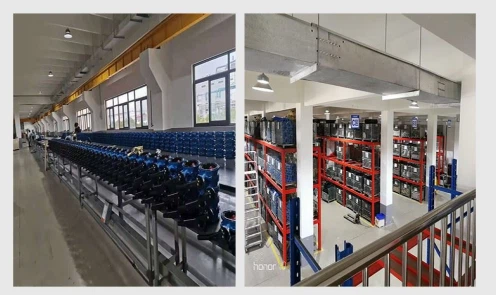

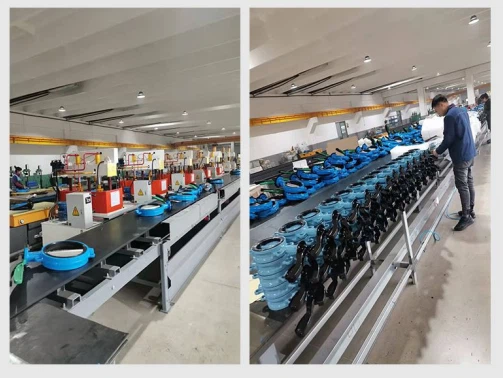

IEPAKOŠANA & DARBNĪCA

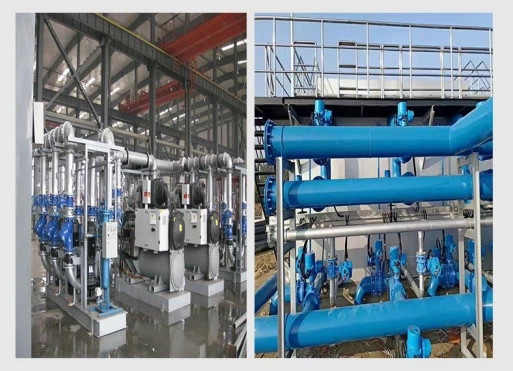

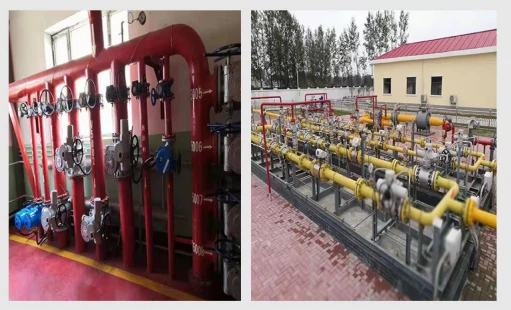

PIETEIKUMS

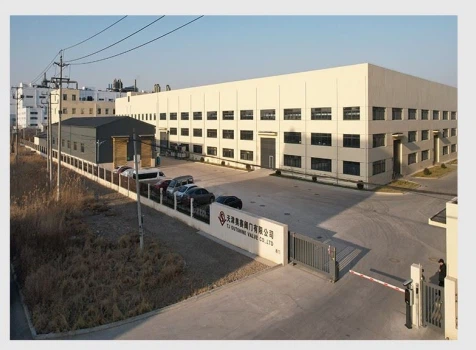

RŪPNĪCA
