Projektējot cauruļvadu sistēmas vai vadot rūpnieciskā iepirkuma projektus, pareizo vārstu izvēle nav tikai tehniska detaļa; tas ir būtisks lēmums, kas ietekmē sistēmas drošību, darbības efektivitāti un ilgtermiņa uzturēšanas izmaksas. No plašā rūpniecisko vārstu klāsta, globusveida vārsti (pazīstami kā globusa vārsti) undroseļvārstiir divi visplašāk izmantotie veidi.
Lai gan abas tiek izmantotas, lai kontrolētu šķidrumu un gāzu plūsmu, to darbības principi ir būtiski atšķirīgi, un tie ir piemēroti ļoti dažādām darbības vidēm. Nepareiza vārsta veida izvēle var izraisīt priekšlaicīgu vārsta atteici, pārmērīgu spiediena kritumu vai projekta aizkavēšanos.
Neatkarīgi no tā, vai esat EPC darbuzņēmējs, cauruļvadu inženieris vai rūpnieciskais izplatītājs, ir ļoti svarīgi izprast katra vārsta tehniskos parametrus. Šajā rokasgrāmatā mēs sīki aprakstīsim strukturālās atšķirības, darbības principus, veiktspējas rādītājus un ideālos pielietojuma scenārijus.globusa vārsti un droseļvārsti, kas palīdz jums izdarīt precīzāko un izmaksu{0}}efektīvāko izvēli nākamajam projektam.
Kā vadošais rūpniecisko vārstu ražotājs Ķīnā, Tianjin Outshine Valve jau vairākus gadu desmitus ir bijis apņēmies nodrošināt augstas veiktspējas plūsmas kontroles risinājumus globālajiem partneriem. Mūsu inženieru komanda apvieno plašo lauka pieredzi ar stingriem ražošanas standartiem, lai sniegtu jums šo autoritatīvo salīdzinošo analīzi.
Darbības principi un strukturālā analīze
Lai saprastu, kāpēc šiem diviem vārstu veidiem rūpnieciskajās cauruļvadu sistēmās ir tik atšķirīgas veiktspējas īpašības, mums ir sīki jāizpēta to iekšējās struktūras un mehāniskie darbības principi. Vārstu galvenās konstrukcijas novērtēšana ir pirmais solis, lai novērstu priekšlaicīgu sistēmas atteici un samazinātu dīkstāves laiku.
Globe vārsti (rūpnieciskie{0}}izslēgšanas vārsti)
A globusa vārstsir lineārs{0}}kustības vārsts, kas galvenokārt paredzēts šķidruma plūsmas iedarbināšanai, apturēšanai un regulēšanai. Tā nosaukums cēlies no tradicionālās sfēriskās virsbūves formas, lai gan mūsdienu inženierija ir optimizējusi ārējo korpusu, vienlaikus saglabājot klasisko iekšējo konfigurāciju.
Detalizēta struktūra un galvenās sastāvdaļas
Lieljaudas{0}}rūpnieciskā slēgvārsta-strukturālā integritāte ir atkarīga no piecām galvenajām sastāvdaļām:
Vārsta korpuss un motora pārsegs:Lieti vai kalti no augstas{0} kvalitātes materiāliem (piemēram, WCB, CF8 vai CF8M), lai izturētu augstu spiedienu. Ķermenī atrodas iekšējie šķidruma kanāli.
Vārsta kāts:Precīzi{0}}apstrādāts vītņots stienis, kas savieno rokratu vai izpildmehānismu ar iekšējo disku, pārvēršot rotācijas ievadi lineārā pacelšanas vai nolaišanas kustībā.
Disks (spraudnis):Faktiskais kustīgais šķērslis, kas novietots plūsmas ceļā. Atkarībā no nepieciešamās plūsmas modulācijas līmeņa to var konstruēt kā adatas aizbāzni, parabolisko aizbāzni vai plakanu disku.
Vārsta sēdeklis:Sēdeklis ir novietots paralēli plūsmas līnijai, un tas nodrošina mehāniski apstrādātu virsmu, kur disks piezemējas, veidojot stingru, necaurlaidīgu{0}}noplūdi.
Kāta iepakojums:Blīvēšanas mezgls, kas neļauj procesa materiāliem izkļūt atmosfērā gar kustīgo kātu.
Iekšējais darba princips
Noteicošā tehniskā iezīme anrūpnieciskais{0}}slēgvārstsir tā līkumotais, "S-" formas iekšējais šķidruma ceļš. Kad šķidrums iekļūst vārstā, tas nevar iziet cauri; tā vietā tas ir spiests veikt divus asus 90 grādu pagriezienus, lai izietu.
Darbība tiek veikta, izmantojot lineāro kāta kustību. Operatoram griežot rokratu, kāts pārvietojas vertikāli, nospiežot disku taisni uz leju uz sēdekļa vai velkot to tieši prom. Tā kā disks pārvietojas perpendikulāri sēdeklim, aizvēršanas mehānisms ir atkarīgs no tieša, liela{2}}griezes momenta mehāniskā sēdekļa spiediena. Kad disks ir pilnībā aizvērts, tas pilnībā bloķē šķidruma atveri. Šis tiešais kontakts nodrošina īpaši ciešu blīvējumuglobusa vārstinozares standarts pozitīvai izolācijai un kritiski izslēgtām{0}}lietojumprogrammām.

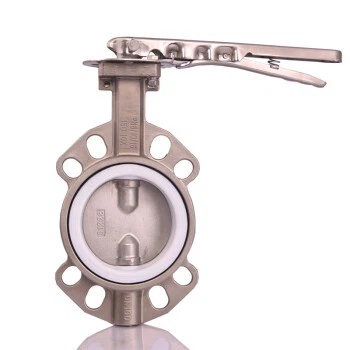

Butterfly vārsti (ceturkšņa{0}}pagriežamie rotējošie vārsti)
Tauriņvārsts ir rotācijas{0}}kustības vārsts, kam nepieciešams tikai ceturtdaļa-apgrieziens par 90 grādu tā noslēguma elementam, lai pilnībā atvērtu, aizvērtu vai regulētu šķidruma plūsmu caur cauruļvadu.
Detalizēta struktūra un galvenās sastāvdaļas
Atšķirībā no lineārajiem vārstiem,ceturkšņa-pagrieziensdroseļvārstiir ļoti kompakta, viegla arhitektūra, kas sastāv no četrām būtiskām daļām:
Vārsta korpuss:Parasti ražotsvafeļu tipa droseļvārsts, cilpas tipa droseļvārsts, vai atloku konfigurācijas. Tā priekšpuse-pret-ir ļoti šaura, salīdzinot ar globusa vārstu.
Disks:Plakana, apaļa plāksne, kas uzstādīta tieši caurules centrā. Disks darbojas kā noslēdzošais elements un vienmēr paliek plūsmas plūsmā.
Kāts (vārpsta):Ciets vārpsta, kas iet caur disku, lai virzītu tā rotāciju. Atkarībā no vārsta griezes momenta prasībām tas var būt viens gabals vai dalīta{1}}vārpstas konstrukcija.
Sēdeklis:Elastīga elastomēra starplika (piemēram, EPDM, NBR vai Viton) vai augstas veiktspējas{0}} laminēta metāla ligzda, kas izklāj vārsta korpusa iekšējo apkārtmēru, lai nodrošinātu ciešu blīvējumu pret diska malu.
Iekšējais darba princips
Darbības mehānika a droseļvārstsir balstīti uz ātrumu un vienkāršību. Ceturtdaļa{1}}pagrieziena izpildmehānisma pagriež iekšējo disku tieši par 90 grādiem. Kad disks ir pagriezts paralēli cauruļvadam, vārsts ir pilnībā atvērts, ļaujot šķidrumam plūst ap abām plāksnes pusēm ar minimāliem šķēršļiem. Kad vārpsta tiek pagriezta par 90 grādiem, lai tā būtu perpendikulāra plūsmai, diska ārējā mala tiek piespiesta pret iekšējo sēdekļa perimetru, slēdzot šķidruma ceļu.
Tā kā disks vienmēr atrodas plūsmas plūsmā -pat pilnībā atvērtā stāvoklī-, tas rada pastāvīgu atlikušo ierobežojumu, kas rada vieglu turbulenci, un tas ir jāņem vērā sistēmas hidraulikā.
Tehniskās specifikācijas un struktūras salīdzinājums
Lai palīdzētu cauruļvadu inženieriem un iepirkumu aģentiem iepirkumu novērtēšanā, šo divu vārstu kategoriju strukturālie un darbības parametri ir apkopoti zemāk:
| Strukturālais parametrs | Globe Valve (Izslēgšanas{0}}vārsts) | Butterfly Valve (ceturkšņa{0}}pagrieziens) |
| Kustības profils | Lineāra kustība (vertikāla kāta nobīde) | Rotācijas kustība (vārpstas griešanās par 90 grādiem) |
| Ķermeņa ģeometrija | Sfēriskas, apjomīgas, garas -pret-acitas izmēri | Plāns, diskam{0}}līdzīgs, īss-pret{2}}profils |
| Sēdekļa orientācija | Paralēli šķidruma plūsmai; neatkarīgi no cauruļvada orientācijas | Riņķveida; integrēta gar iekšējo sienu |
| Plūsmas ceļa stils | līkumaina S{0}}forma (augsta šķidruma berze) | Taisns{0}}ceļš (maza šķidruma berze) |
| Sēdēšanas mehānisms | Tieša vertikāla saspiešana (liels blīvēšanas spēks) | Perifēro traucējumu saderība vai metāla-līdz-metāla griezes moments |
| Komponentu iedarbība | Noslēdzošais elements pilnībā izceļas no plūsmas ceļa | Disks pastāvīgi paliek kustīgā vidē |
Veiktspējas analīze un tehniskais salīdzinājums
Vērtējotglobusa vārstiun droseļvārsti lielās rūpnieciskās cauruļvadu sistēmās, nedrīkst ņemt vērā tikai sākotnējās iegādes izmaksas. Padziļināta veiktspējas analīze-var atklāt, kā katrs vārsta veids darbojas attiecībā uz šķidruma dinamiku, spiediena kritumu un ilgstošu-mehānisko nodilumu. Pareizo specifikāciju izvēle tieši ietekmēs sistēmas darbspējas laiku, energoefektivitāti un rūpnīcas kopējo ieguldījumu atdevi (ROI).
Nākamajā sadaļā ir sniegta šo divu veidu vārstu veiktspējas inženiertehniskā analīze, izmantojot galvenos darbības rādītājus.
1. Šķidruma pretestība un spiediena kritums (△P)
Šķidruma mehānikā vārsta iekšējā ģeometrija nosaka tā šķidruma pretestības koeficientu (Cv vai Kv reitings).
Globusa vārsti
Tā kā šķidrumam ir jāveic divi asi 90 grādu pagriezieni S- formas kanālā,globusa vārstiradīt ievērojamu turbulenci un berzi. Tā rezultātā tiek iegūts augstsspiediena kritums vārstā. Ja jūsu cauruļvadu sistēmai ir nepieciešama konsekventa tilpuma plūsma ar minimāliem enerģijas zudumiem, globusa vārsts laika gaitā palielinās sūknēšanas izmaksas.
Tauriņu vārsti
A vafeļu tipa droseļvārstsvai atloku droseļvārsts nodrošina taisnu{0}}caurplūdes ceļu. Kad disks ir pilnībā atvērts, šķidrums ap to plūst vienmērīgi. Šķidruma pretestība ir ārkārtīgi zema, nodrošinot izcilu Cv vērtējumu un niecīgu spiediena kritumu, padarot to ļoti energo-efektīvu liela-apjoma pārnešanai.
2. Plūsmas regulēšana un precīza drosele
Ne visi vārsti ir paredzēti darbībai daļēji atvērtā stāvoklī. Plūsmas ātruma kontrolei ir nepieciešami specifiski mehāniskie parametri.
Globusa vārsti
Šī ir vieta, kurrūpnieciskais{0}}slēgvārstsizceļas. Attālums starp disku un sēdekli ir tieši proporcionāls kāta rotācijai. Šīs lineārās attiecības nodrošina neticami precīzuplūsmas regulēšanas un droseles spēja. Pat liela -ātruma apstākļos globusveida vārsts var vienmērīgi modulēt plūsmu, neriskējot ar kavitāciju vai mehāniskām pļāpām.
Tauriņu vārsti
Lai gan tos var izmantot pamata droselei,droseļvārstiparasti ir ierobežotas ar atvēruma diapazonu no 30 grādiem līdz 70 grādiem. Pie zemiem atvēršanas leņķiem liela ātruma šķidrums, kas plūst garām diskam, var izraisīt spēcīgu lokālu eroziju uz elastīgā gumijas sēdekļa vai radīt destruktīvu hidrodinamisko griezes momentu.
3. Spiediena un temperatūras pielaides
Darbības robežas nosaka vārsta konstrukcijā izmantotie materiāli, jo īpaši blīvēšanas mehānismi.
Globusa vārsti:Izstrādāti ar biezu sienu biezumu un izturīgiem metāla{0}}līdz{1}}metāla ligzdām (bieži pārklāti ar Stellite cieto pārklājumu), globusveida vārsti viegli tiek galā ar ekstremālām situācijām.augsts{0}spiediens, augsta{1}}temperatūra. Tie ir nozares standarts augstspiediena tvaika līnijām, termoeļļu sistēmām un kritiskām katlu darbībām.
Tauriņu vārsti:Elastīgs{0}}sēdošsdroseļvārstipaļauties uz elastomēra starplikām (EPDM, NBR, Viton), kas ierobežo to izmantošanu ar zemu -līdz-vidēju spiedienu (parasti 150. klase vai PN16) un mērenu temperatūru. Tomēr par smagu dienestu atrīskāršs ekscentrisks droseļvārsts(trīskāršs nobīde) izmanto metāla -pret-metāla ligzdu, ļaujot tam konkurēt ar globusveida vārstiem augstas-temperatūras vidēs, lai gan parasti tas joprojām ir ierobežots līdz zemākām absolūtā spiediena klasēm nekā lieljaudas{3}}kaltiem.globusa vārsti.
Inženiertehniskā salīdzināšanas matrica: Globe Valve vs Butterfly Valve
Lai racionalizētu iepirkumu novērtēšanu, šajā salīdzināšanas tabulā ir izcelti tehniskās veiktspējas rādītāji, kas nepieciešami EPC līgumslēdzējiem un globālajiem piegādes aģentiem.
| Veiktspējas metrika | Globe Valve (Izslēgšanas{0}}vārsts) | Butterfly Valve (ceturkšņa{0}}pagrieziens) | Sourcing / Engineering Ietekme |
| Spiediena kritums (△P) | Augsts (līkveida šķidruma ceļa dēļ) | Ļoti zema (tieša{0}}plūsma) | Ietekmē sistēmas sūknēšanas jaudu un enerģijas izmaksas. |
| Droseles precizitāte | Izcils (lineārais vadības profils) | Mērens (nosliece uz sēdekļa nodilumu zemos leņķos) | Svarīgi kontroles cilpām un ķīmisko vielu dozēšanai. |
| Standarta spiediena reitings | Līdz klasei 2500 / PN420 | Parasti līdz klasei 150/300 (PN16/PN40) | Nosaka drošības robežas augsta spiediena{0}}līnijās. |
| Noplūdes klase (izslēgta{0}}) | API 598/FCI 70-2 VI klase (nulles noplūde) | Elastīga: burbuli{0}}necaurlaidīga/metāls: IV vai V klase | Būtisks pozitīvai izolācijai un bīstamības ierobežošanai. |
| Sejas-pret-izmērs | Gars (nepieciešama ievērojama vieta cauruļvadiem) | Īss / kompakts (iederas šaurās cauruļu spraugās) | Nosaka strukturālo atbalstu un kopējo nospiedumu. |
| Iedarbināšanas griezes moments | Augsts (nepieciešams augsts{0}}pagrieziens, vairāku pagriezienu{1}}pārnesums) | Zems (ideāli piemērots ātrai pneimatiskajam/elektriskam ceturkšņa{0}}pagriezienam) | Ietekmē automatizācijas pakešu izmaksas un izmērus. |
Rūpnieciskie lietojumi un EEL iepirkumu atlases kritēriji
Inženierzinātņu, iepirkumu un būvniecības (EPC) darbuzņēmējiem, cauruļvadu projektētājiem un iekārtu operatoriem vārstu izvēli nosaka procesa vides īpašās prasības, drošības noteikumi un projekta budžeta ierobežojumi. Izvēloties starp an rūpnieciskais{0}}slēgvārsts(globusa raksts) un aceturtdaļas-pagrieziena droseļvārstsnepieciešama stingra lietojumprogrammas vides novērtēšana.
Tālāk ir sniegts detalizēts standarta rūpniecisko lietojumu sadalījums un precīzi lēmumu pieņemšanas{0}}kritēriji, ko iepirkuma procesā izmanto globālie inženieru uzņēmumi.
1. Tipiski pielietojuma scenāriji
Kur globusa vārsti ir obligāti
Globe vārstiir nozares standarts sistēmām, kurām nepieciešama stingra plūsmas modulācija, augsta spiediena starpība un pozitīva izolācija.
Augsta spiediena{0}}tvaika sadale
Elektroenerģijas ražošanas stacijas un rūpnieciskās katlu mājas lielā mērā ir atkarīgas no globusa vārstiem. To izturīgā arhitektūra iztur termisko izplešanos un liela ātruma eroziju, kas raksturīga tvaika droseles gadījumā.
Ķīmisko vielu dozēšanas un paraugu ņemšanas līnijas
To izņēmuma dēļplūsmas regulēšanas un droseles spēja, lodveida vārstus izmanto ķīmiskās pārstrādes rūpnīcās, kur ir jāmēra precīzs kodīgu vai gaistošu vielu daudzums.
Naftas un gāzes ražošanas kolektori
Augšējā un vidējā straumes transportēšanas līnijām, kurās šķidruma droseles darbības laikā rodas augsts -spiediena kritums (△P), lieljaudas-kalti tērauda lodveida vārsti nodrošina nepieciešamo mehānisko izturību.
Kur priekšroka tiek dota tauriņvārstiem
Butterfly vārsti dominē lietojumprogrammās, kas pārvalda lielas tilpuma plūsmas, lielu cauruļu diametru un iekārtas ar ierobežotiem vietas ierobežojumiem.
Ūdens attīrīšana un komunālā apgāde
Tiek izmantotas liela{0}diametra ūdens pārvades līnijasatloku droseļvārstito zemās šķidruma pretestības un augstās plūsmas efektivitātes (Cv reitings) dēļ.
HVAC atdzesētā un kondensatora ūdens sistēmas
Tirdzniecības ēku automatizācija un dzesēšanas torņu cilpas atbalstadroseļvārstijo tie nodrošina ātru izolāciju un ir viegli automatizēti ar viegliem pneimatiskajiem vai elektriskajiem izpildmehānismiem.
Jūras un kuģu būves komunālie pakalpojumi
Vietas un svara ietaupījums ir ļoti svarīgs jūras kuģiem. Kompaktie izmēri -pret{2}}avafeļu tipa droseļvārstspadarīt to par noklusējuma izvēli balasta, sateču un mazuta pārvades sistēmām.
2. EPC Sourcing & Engineering atlases kritēriji
Izstrādājot tehniskās specifikācijas starptautiskiem konkursiem, iepirkumu inženieri izmanto piecus pamatparametrus, lai noteiktu, vai iegādāties globusu vai droseļvārstu:
| Solis | Galvenā novērtējuma metrika | Iegūšanas robeža / procesa stāvoklis | Ieteicamais vārsta tips |
|
1. darbība: Novērtējiet diametru |
Nominālais caurules izmērs (NPS) | Izmērs Lielāks par vai vienāds arDN200 (8 collas) |
Prioritārā izvēle: Butterfly Valve (Ietaupa uzstādīšanas vietu; krasi samazina ķermeņa svaru un kapitāla izdevumus). |
| Izmērs< DN200 (8 collas) | Turpiniet uz2. darbībadetalizētai novērtēšanai. | ||
|
2. darbība: Novērtējiet spiedienu un temperatūru |
Projektēšanas sistēmas spiediens | Augsta spiediena/smags pakalpojums (Lielāks par vai vienāds ar klase 300 / PN50) |
Prioritārā izvēle: Globe Valve (Kalta/lieta tērauda korpusa konfigurācijas nodrošina izcilu mehānisko izturību pret spiediena triecieniem). |
| Darba temperatūra | Paaugstināta temperatūra (Lielāks vai vienāds ar 200 grādiem) |
Prioritārā izvēle: Globe Valve (Piezīme: augstas veiktspējas-metāla-trīskāršā nobīdedroseļvārstivar apsvērt, ja vieta ir ļoti ierobežota). |
|
| Zems{0}}līdz-vidējs spiediens/apkārtējā temperatūra (< Class 150 / 180°C) | Turpiniet uz3. darbībaizvērtēt konkrētas kontroles prasības. | ||
|
3. darbība: Novērtējiet kontroles vajadzības |
Plūsmas regulēšanas profils | Nepieciešamsaugstas{0}}precizitātes mikro-pielāgojumi / bieža droseles regulēšana |
Prioritārā izvēle: Globe Valve (Lineārā attiecība starp gājienu un tilpuma plūsmu samazina sēdekļa eroziju modulācijas laikā). |
| Darbības ātrums un automatizācija | Nepieciešamsātras izslēgšanas-/vieglas iedarbināšanas paketes |
Prioritārā izvēle: Butterfly Valve (Ceturkšņa{0}}pagrieziens par 90 grādiem ar zemu darbības griezes momentu samazina kopējās automatizācijas izmaksas). |
|
| Plašsaziņas līdzekļu tīrība | Suspensijas, notekūdeņi vai barotnes, kas satursuspendētās cietās vielas/kristalizācija |
Prioritārā izvēle: naža vārsts / speciāls droseļvārsts (Izvairieties no standartaglobusa vārsti, jo cietās daļiņas nogulsnējas S{0}}formas ķermeņa dobumā un izraisīs aizsērēšanu). |
I. Caurules diametra un svara sadalījums
- Slieksnis:Nominālajiem cauruļu izmēriem no DN50 (2") līdz DN150 (6") abas iespējas ir piemērotas. Tomēr, kad cauruļvads sasniedzDN200 (8") un vairāk, tauriņvārsti kļūst pārliecinoši dominējoši.
- Ietekme:DN300 (12 collu) globusa vārsts var svērt vairāk nekā 400 kg, un tam ir nepieciešami masīvi konstrukcijas cauruļu balsti. Turpretim 12 collucilpas tipa droseļvārstssver mazāk par 50 kg, ievērojami samazinot konstrukciju inženiertehniskās pieskaitāmās izmaksas un starptautisko kravu piegādes izmaksas.
II. Sistēmas spiediena un temperatūras rādītāji
- Ierobežojumi:Standarta elastīgos -novietotos droseļvārstus ierobežo to elastomēra starplikas, kas parasti sasniedz 150. klases (PN16) vērtējumu un temperatūru, kas zemāka par 180 grādiem.
- Risinājums:Ja EPC projekts ietver ASME Class 300, Class 600 vai augstākus vērtējumus, tradicionāli tiek norādīts globusveida vārsts. Lai gan augsta veiktspēja-trīskāršs ekscentrisks droseļvārstsvar izturēt paaugstinātu temperatūru un spiedienu līdz 600 klasei,globusa vārstijoprojām ir vēlamā izvēle ekstrēmiem, smagiem{0}}apkalpošanas termiskajiem cikliem.
III. Darbības un iedarbināšanas automatizācijas biežums
- Manuāls/Lēns salīdzinājumā ar automātisko/ātri:Globe vārsti ir daudzpagrieziena vārsti; lai to aizvērtu, vairākas reizes jāpagriež rokrats, tādējādi palēninot manuālo darbību. Tauriņvārstiem ir nepieciešams vienkāršs ceturtdaļ{2}}pagrieziens (90 grādi).
- Izpildmehānisma izmēri:Jodroseļvārstiuzrāda zemāku darba griezes momentu zema{0}}spiediena līnijās, tiem ir nepieciešami mazāki, lētāki pneimatiskie vai elektriskie izpildmehānismi. Tas padara tos ļoti rentablus-automatizētām iekārtu cilpām, kur nepieciešama ātra avārijas izslēgšana-.
IV. Vides raksturlielumi (putru un tīru šķidrumu)
- Suspendētas cietās vielas:Butterfly vārstiem ir disks, kas paliek tieši plūsmas ceļā. Līnijās, kas ved smagas putras, šķiedras vai zvīņojošus materiālus, ap disku var uzkrāties daļiņas vai noārdīt mīksto sēdekļa starpliku.
- Clean/Gas Media:Globe vārsti lieliski tiek galā ar tīrām gāzēm un šķidrumiem. Tomēr ļoti viskozi šķidrumi vai daļiņas var nogulsnēties S-formas ķermeņa dobuma atmirušajā telpā, izraisot diska aizsērēšanu vai neļaujot tam pilnībā nosēsties.
Priekšrocību un trūkumu kopsavilkums
Lai sniegtu skaidru, augsta līmeņa pārskatu ieinteresētajām personām un iepirkumu komandām, tālāk ir apkopotas katras vārstu kategorijas darbības kompromiss{1}}. Abi modeļi ir ļoti optimizēti inženiertehniskie risinājumi, taču to priekšrocības ir pilnībā atkarīgas no konteksta-.
1. Globveida vārsti (rūpnieciskie izslēgšanas-vārsti)
Apakšējā līnija: Globe vārstiir zelta standarts augsta-spiediena blīvēšanai un rūpīgai plūsmas kontrolei, lai gan tie prasa kompromisu attiecībā uz šķidruma enerģijas zudumiem un fizisko nospiedumu.
Priekšrocības (Pros)
Izcila droseles precizitāte
Diska lineārā kustība nodrošina ļoti precīzu plūsmas modulāciju, padarot to ideāli piemērotu nepārtrauktām vadības cilpām.
01
Augsta spiediena un temperatūras sliekšņi
Smagās -sienu konstrukcijas un izturīgās metāla sēdekļu virsmas ļauj droši darboties ekstremālos, sarežģītos{1}}apkalpošanas apstākļos.
02
Izcila blīvējuma integritāte
Tiešais vertikālais sēdekļa spiediens nodrošina stingru mehānisku izolāciju, krasi samazinot sēdekļa noplūdes risku ilgos darbības ciklos.
03
Vienkāršota apkope
Iekšējās sastāvdaļas (disku un ligzdu) bieži var atjaunot vai nomainīt, pilnībā nenoņemot vārsta korpusu no cauruļvada.
04
Trūkumi (mīnusi)
Augsta plūsmas pretestība
Iekšējais S{0}}formas ceļš izraisa ievērojamu šķidruma berzi, kā rezultātā rodas augsts spiediena kritums (△P) un palielinās sūknēšanas enerģijas patēriņš.
Apjomīgs un smags nospiedums
Garie -pret-aciņi izmēri un lielais konstrukcijas svars palielina uzstādīšanas izmaksas, it īpaši lielākos līniju izmēros.
Lēna darbība
Vairāku -pagriezienu rokrata vai pārnesuma izpilde nozīmē, ka vārsta atvēršana vai aizvēršana ir lēns, manuāls process.
2. Taustiņu vārsti (ceturkšņa -pagriežamie rotējošie vārsti)
Apakšējā līnija: Tauriņvārstinodrošina nepārspējamu izmaksu-efektivitāti, ātru darbību un vieglu uzstādīšanu liela-diametra cauruļvadiem, taču saskaras ar ierobežojumiem ārkārtīgi augstu-spiediena starpību dēļ.
Priekšrocības (Pros)
Izcila izmaksu{0}}efektivitāte
To ražošanai nepieciešams ievērojami mazāk izejmateriālu, tāpēc droseļvārsti nodrošina ievērojamus izmaksu ietaupījumus{0}}īpaši augstākajos izmērosDN200 (8 collas).
Kompakts un viegls dizains
Šaurie{0}}aci pret-gabarīti un maza fiziskā masa samazina strukturālo cauruļvadu atbalsta prasības un samazina starptautisko kravu pārvadājumu izmaksas.
Ātrā ceturkšņa{0}}pagrieziena darbība
Atvēršanai vai aizvēršanai ir nepieciešama vienkārša pagriešana par 90 grādiem, kas nodrošina ātru cikla laiku un padara tos ļoti saderīgus ar kompaktiem pneimatiskajiem vai elektriskajiem izpildmehānismiem.
Minimāls enerģijas zudums
Tiešais{0}}caurplūdes ceļš samazina šķidruma aizsprostojumu, radot augstus Cv vērtības un nenozīmīgus spiediena kritumus visā līnijā.
Trūkumi (mīnusi)
Ierobežots droseles logs
Nosliece uz lokālu kavitāciju, hidrodinamiskām griezes momenta anomālijām un paātrinātu sēdekļa nodilumu, ja sēdeklis tiek turēts daļēji atvērts zem 30 grādiem vai virs 70 grādiem.
Diska aizsprostojums
Tā kā disks pastāvīgi atrodas plūsmas plūsmā, tas var noķert gružus, padarot to nepiemērotu šķidrumiem, kas pārvadā smagas daļiņas, dūņas vai garas šķiedras.
Blīvēšanas ierobežojumi smagas ekspluatācijas laikā
Standarta elastīgie sēdekļi augstā temperatūrā ātri noārdās. Augsta -veiktspējatrīskāršs ekscentrisksdroseļvārstito mazināt, bet palielināt sākotnējās iepirkuma izmaksas.
Kā izvēlēties
Izvēle starp globusa vārstu un adroseļvārstsgalu galā ir jālīdzsvaroprecizitātes kontroleunsistēmas efektivitāte. Augstspiediena tvaika līnijām, sarežģītai ķīmisko vielu dozēšanai un lietojumiem, kur stingra plūsmas regulēšana nav-apspriežama, liela-noslodzerūpnieciskais{0}}slēgvārstspaliek neaizstājams. Un otrādi, liela mēroga-ūdens sadalei, HVAC cilpām un telpai-ierobežotām jūras cauruļvadiem, kur nepieciešams liels tilpums un zems spiediena kritums,ceturtdaļas-pagrieziena droseļvārstsir skaidra inženierijas izvēle.
Šo mainīgo lielumu nepareiza aprēķināšana var izraisīt dārgu šķidruma turbulenci, paātrinātu mehānisko nodilumu vai priekšlaicīgu sistēmas atteici.
| Tehniskā iezīme | Globe Valve (rūpnieciskais izslēgšanas{0}}vārsts) | Ceturkšņa -Pagrieziet Butterfly Valve | EPC Sourcing & Engineering ietekme |
| Kustības profils |
Lineāra kustība Kāts pārvietojas vertikāli, lai nospiestu disku taisni uz leju uz sēdekļa. |
Rotācijas kustība Kāts pagriež apļveida disku par 90 grādiem plūsmas ceļā. |
Nosaka darbības nospiedumu un vajadzīgās iedarbināšanas paketes veidu. |
| Šķidruma pretestība un spiediena kritums (△P) |
Augsta pretestība un augsts spiediena kritums. Šķidrumam ir jāveido S{0}}formas ceļš, izraisot lielu iekšējo berzi. |
Ļoti zema pretestība un minimāls spiediena kritums. Taisns{0}}caurplūdes ceļš nodrošina augstu Cv/Kv efektivitāti. |
Ietekmē kopējās sūknēšanas enerģijas izmaksas un visas sistēmas hidraulisko efektivitāti. |
| Droseles precizitāte un plūsmas regulēšana |
Izcili. Gājiena augstums ir tieši proporcionāls plūsmas ātrumam, samazinot sēdekļa eroziju modulācijas laikā. |
Mērens. Lai novērstu kavitāciju, parasti tiek ierobežots līdz atvēršanas starpposmam no 30 grādiem līdz 70 grādiem. |
Būtiski vadības cilpām, apvada līnijām un precīzām ķīmisko vielu dozēšanas sistēmām. |
| Izmērs un svars |
Lielgabarīta un īpaši smags. Gariem -pret-sejas izmēriem ir nepieciešami izturīgi konstrukcijas cauruļvadu balsti. |
Kompakts un īpaši{0}}viegls. Īsais -pret-sejas profils ļauj uzstādīt šaurās cauruļu spraugās. |
Taustiņu vārsti ievērojami samazina civilās strukturālās izmaksas unsamazināt starptautiskās jūras pārvadājumu maksas. |
| Liela-Diametra izmaksas-Efektivitāte | Ražošanas izmaksas kļūsteksponenciāli dārgiizmēriem Lielāks par vai vienāds arDN200 (8 collas). | Ļoti rentabla{0}}pāri lieliem diametriem, jo samazinātas izejmateriālu prasības. | Līnijām, kas pārsniedz 8 collas, noklusējuma izvēle ir droseļvārsti, ja vien ekstremāli apstākļi to neaizliedz. |
| Spiediena un temperatūras pielaides |
Lieliski (līdz 2500 klasei / PN420). Dabiski piemērots smagai termiskai cikliskumam un augsta spiediena līnijām{0}}. |
Galvenokārt zemi{0}}līdz-vidēji vērtējumi. Standarta elastīgās starplikas ir 150/300 (PN16/40) klasē. |
Pārvalda absolūto drošības rezervi kritiskās iekārtas vidēs, piemēram, augsta spiediena{0}}tvaiks. |
| Darbības ātrums |
Lēna vairāku{0}}apgriezienu izpilde. Nepieciešami vairāki pilni rokrata vai zobrata apgriezieni, lai sasniegtu pilnu gājienu. |
Ātra ceturkšņa{0}}pagrieziena izpilde. Panāk pilnīgu izolāciju vai atvēršanu ar ātru 90 grādu rotāciju. |
Būtiski automātiskai avārijas izslēgšanas (ESD) līnijām vai cilpām, kurām nepieciešama augstas{0}}frekvences cikliskums. |
| Multivides tīrības piemērotība |
Tikai tīri šķidrumi. S{0}}formas iekšējā kabata darbojas kā mirušā zona, kurā var nosēsties un aizsērēt vircas vai daļiņas. |
Apstrādā vieglas suspensijas/viskozus šķidrumus. Taisns{0}}caurceļš novērš masīvu veidošanos,{1}}lai gan diska malas var noķert šķiedras. |
Cietās daļiņas neļaus globusveida vārstam pilnībā nostiprināties, izraisot destruktīvu iekšējo noplūdi. |
| Beigt savienojumus | Atloka (ASME B16.5), sadurs{1}}metināta (BW), ligzda-metināta (SW), vītņota (NPT). | Vafeļu tips, Sliežu tipsvai atloku (dubulto{0}}atloku) konfigurācijas. | Izciļņu tipa konstrukcijas atbalsta pakārtoto cauruļvadu izolāciju un strupceļu{0}}apkalpošanu rūpnīcas apkopes laikā. |
| Galvenās B2B lietojumprogrammas | Augstspiediena-tvaika sadale, spēkstaciju katlu padeves līnijas, rafinēšanas rūpnīcu droseles, ķīmisko vielu iesmidzināšanas līnijas. | Pilsētas ūdens sadale, notekūdeņu attīrīšana, komerciālie HVAC dzesētāji, jūras balasta komunālie pakalpojumi. | Termināļa lietojumprogrammas saskaņošana ļauj rūpnīcai nodrošināt nepieciešamos sertifikātus (piemēram, WRAS, CE, API 6D). |
Kā Ķīnas rūpniecisko vārstu ražotājs, kam ir vairāki starptautiski un vietējie sertifikāti, tostarp ISO 9001, CE, WRAS un ACS, Outshine Valve var nodrošināt jums uzticamus, augstas veiktspējas{1}}vārstu produktus. Tas palīdz novērst neskaidrības iepirkuma procesā.
Saņemiet precīzas inženierijas piedāvājumu jau šodien
Pārtrauciet maksāt uzcenojumus, ko iekasē starpnieki. Sazinieties ar mūsu inženieru atbalsta komandu jau šodien, lai saņemtu pielāgotu tehnisko dokumentāciju un ļoti konkurētspējīgus rūpnīcas{1}}tiešos piedāvājumus, lai palīdzētu jums uzvarēt projektu cenas.
E-pasts:tjoutshine@tjoutshinevalve.com WhatsApp:8618812633061
